Архитектура
Business 2 Customer (B2C)

Платежная технология на основе систем биометрического сканирования HITACHI

Powered by:

Hitachi Business Security,

Kimaldi Electronics and Alsys

​

Уникальные сканеры HITACHI и терминалы для прямых платежей:

терминалы

  • Регистрация пользователей

  • Верификация пользователей

  • Идентификация пользователей

  • Оплата посредством биометрической
    системы HITACHI "Одним касанием"

  • PC / Сhip&Pin POS terminal коннект

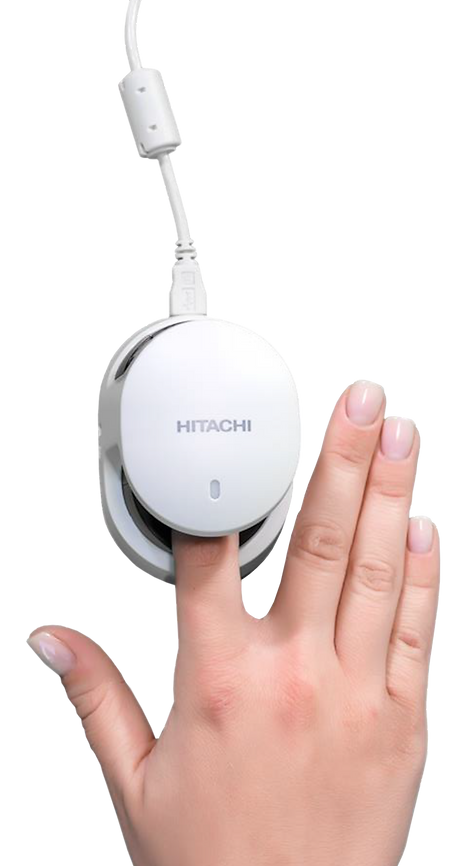

HITACHI H1

Биометрический сканер рисунка вен пальца в инфракрасном диапазоне частот

ISO 19092 / ISO/IEC 19784-1

Visa, Master Card, AES 256

FAR 0.00001%

Cкорость считывания < 1sec.

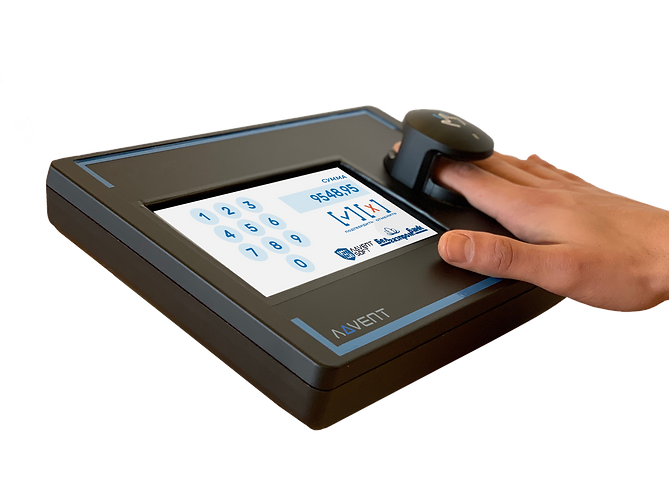

Портативный переносной биометрический терминал оплаты на основе сканера рисунка вен пальца HITACHI H1 с Touch Screen, WiFi и процессором управления на базе Windows 10 / Android

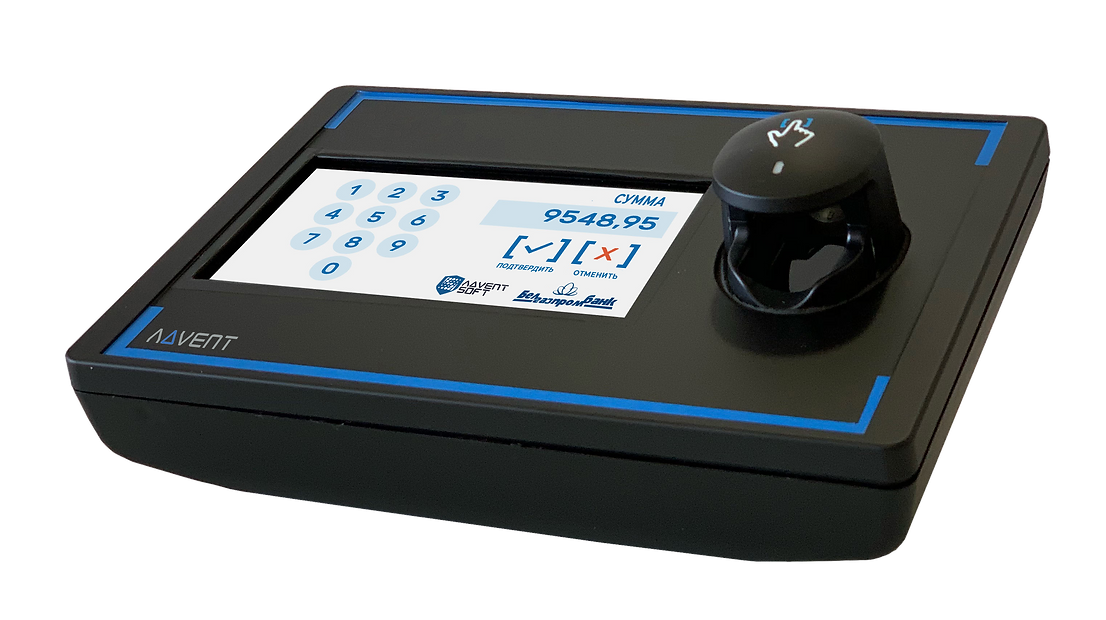

ADVENT-R H1

  • Ethernet / WiFi опционально 802.11b/g/n+BT 4.0（2.4GHz/5G）/ SIM LTE

  • OS: Windows 10 лицензированный Mini PC 2GB/32GB, Flash hardware decode, Html5

  • Процессор Intel Cherry Trail Z8350 Quad Core 1.8GHz

  • Ram: 2GB DDR3L

  • Память: 32GB

  • GPU: Intel HD Graphics, 12 EUs @200-500 Mhz

  • Питание 2A / 5 Вольт, желательно 3A, использование PoE нежелательно

  • Резервное питание (батарея) опционально - 12000mAh

  • Опционально - считыватели карт Mifare, Em Marine, HID / NFC / Contactless

ISO 19092 / ISO/IEC 19784-1

Visa, Master Card, AES 256

​

  • Регистрация пользователей

  • Верификация пользователей

  • Идентификация пользователей

  • Оплата посредством биометрической
    системы HITACHI "Одним касанием"

  • Пересной / портативный терминал

advr

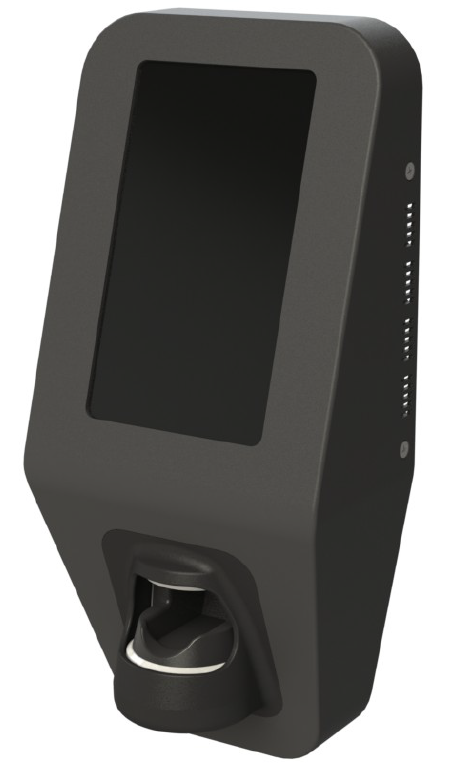

ADVENT-75 H1

ADVENT-100 H1

Cтационарный встраиваемый или навесной биометрический терминал оплаты на основе сканера рисунка вен пальца HITACHI H1 с Touch Screen, WiFi и процессором управления на базе Windows 10 / Android / Linux (для особых проектов)

  • Ethernet / WiFi опционально 802.11b/g/n+BT 4.0（2.4GHz/5G）/ SIM LTE

  • OS: Windows 10 лицензированный Mini PC 2GB/32GB, Flash hardware decode, Html5

  • Процессор Intel Cherry Trail Z8350 Quad Core 1.8GHz

  • Ram: 2GB DDR3L

  • Память: 32GB

  • GPU: Intel HD Graphics, 12 EUs @200-500 Mhz

  • Питание 2A / 5 Вольт, желательно 3A, использование PoE нежелательно

  • Резервное питание (батарея) опционально - 12000mAh

  • Опционально - считыватели карт Mifare, Em Marine, HID / NFC / Contactless

  • ​TCP/IP, RS232, USB3.0, USB2.0, HDMI type A, RS485 опционально

ISO 19092 / ISO/IEC 19784-1

Visa, Master Card, AES 256

стальной антивандальный корпус

​

10 дюймов экран

  • Регистрация пользователей

  • Верификация пользователей

  • Идентификация пользователей

  • Оплата посредством биометрической
    системы HITACHI "Одним касанием"

  • Встраивание в терминалы оплаты

7,5 дюймов экран

adv75100

Базовая модальность программной архитектуры B2C:

swbase
advent_soft_logo (2).png

Серверы Базы данных

Data base Servers


можно нарастить серверы

ADVENT FRAME


Сервера Web-сервисов

Web Services Servers

можно нарастить серверы

СОФТ ЗАКАЗЧИКА

ADVENT MOD

Полностью функциональное решение.

Не требует дополнительных программных систем.

Программная утилита, встраиваемая в сторонние банковские программы. Может быть использована в сторонних программных продуктах. Решение легко интегрируемо и является безопасным и надежным модулем.


  • Кастомизируемое решение по организации прямых платежей в формате B2C с использованием биометрических систем HITACHI на основе сканеров вен инфракрасного спектра.


Балансировщик нагрузки

Load balancer


Интернет


  • Удобный интерфейс, гибкая архитектура и высокий уровень защиты - делают данное решение наиболее надежным из всего спектра биометрии. Технология построена на тройном банковском шифровании и генерации отдельных кодов для каждой рабочей операции.


  • Инструментарий данного решения позволяет моментально осуществлять платежи или верифицировать банковские операции без опасности взлома, подделки карты, подбора PIN-кода. Ведь главным фактором верификации пользователя остается рисунок вен (в отличии от распознавания лиц и голоса) - недоступный злоумышленникам формфактор.


Пользовательские интерфейсы (различная модальность: настольные, сканеры при кассовом аппарате или Chip & Pin, терминалы, переносные планшеты с встроенным сканером)

Операционный процесс B2C:

Устройства регистрации и считывания

ВСЁ ПРОСТО:

Мобильные приложения

Интернет

Банк


Bio ID

Сумма только

для платежей


 ID пользователя

icons8-инициировать-денежный-перевод-500

        Token

 Сумма

Запрос пользователя


Поиск в базе данных

ID сверка

Запрос на транзакцию


Банковский платеж

 ID пользователя

 ID пользователя / Транзакция (да / нет)

SWops

Архитектура безопасности B2C (Option A):

SWsec

Secure Sockets Layer

Protocol

icons8-rest-api-384 (1).png

REST protocol

REpresentational State

Transfer

icons8-firewall-500 (1).png

Firewall Security system

Reverse PROXY

icons8-reversed-numerical-sorting-480 (1
icons8-json-384 (1).png

JavaScript Object Notation web tokens

​

icons8-connect-500 (3).png

DMZ Demilitarized Zone

Perimeter network /

Screened subnet

Advanced Encryption Standard (AES)

icons8-online-payment-with-a-credit-card

Payment Card Industry Data Security Standard (PCI DSS)

Тройное шифрование хэша самими устройствами Hitachi H1

ISO 19092, BIO API – поколения 2.0 соответствует требованиям ISO/IEC 19784-1. Язык безопасности – С, AES 256 шифрование

Безопасность и Протоколы - опционально

Например: Зашифрованный коннет SSL посредством RESTful

Аутентификация терминалов пользователей - JWT

Secured

icons8-server-512 (2).png

DATABASE SERVER

icons8-server-512 (2).png
icons8-connect-500 (3).png

DMZ


REVERSE PROXY
LOAD BALANCER

icons8-firewall-500 (2).png

https conversion

Дает доступ http & https для DMZ IP
RDP только с Advent IP

icons8-firewall-500 (2).png

Дает доступ http & https для любого IP
RDP только с Advent IP

Secured

icons8-server-512 (2).png

WEBSERVICES

icons8-firewall-500 (2).png

Дает доступ к Серверам Баз данных только с защищенных вебсервисов (Secured WEBSERVICES)

https

icons8-firewall-500 (4).png
icons8-server-512 (4).png

BANK SECURITY

разрешает запросы

только от нашего

merchant_id с

авторизованного IP

Bank

PAYMENT SERVER

icons8-online-payment-with-a-credit-card

RDP - Remote Desktop Protocol

Security for sending https-post to the bank

​

Security for sending https-post to the bank
It includes several parameters for payment definition:
Merchantid, Account, Order_id, Amount, SHA1HASH……
SHA1HASH parameter generation:
Generate text:
timestamp.merchantid.orderid.amount.currency.secretstring
Apply SHA-1 algorithm to generated text

​

PCI

ОПЦИОНАЛЬНО

Load Balancer (Ribbon)

Routing (ZUUL)

Circuit breaker (Hysterix)

Service Discovery (Eurika)

UAA (OAuth 2)

DMZ:

WEB:

Rabbit (Event bus)

Redis (Event store)

Elastic search + Logstash + Kibana


Пользовательские интерфейсы
